Technique : Les soupapes
le 02/08/2005
Cette technique a été récemment dépassée par le procédé d'extrusion, qui ne crée pas de tensions entre les zones qui ont été chauffées ou non (ces tensions ne peuvent être éliminées complètement par des traitements thermiques et entraînent des manques d'uniformité du grain et de la structure de la matière). L'opération part d'une bille d'un diamètre correspondant environ aux deux tiers de celui de la tête; par extrusion, on forme la tête et la tige, et une opération ultérieure de calibrage prépare ensuite la soupape aux opérations d'usinage par enlèvement de copeaux. Les sièges de soupape sont réalisés le plus souvent avec des anneaux monoblocs en fonte perlitique rapportés dans la culasse. On obtient un contact parfait entre les surfaces d'étanchéité par rodage. Cette opération de finition n'est utilisée communément que pour les moteurs de grande classe et elle est désormais éliminée pour les moteurs de grande série. Le rodage constitue néanmoins une opération de révision périodique du moteur, et on l'effectuera lorsque l'étanchéité s'avérera défectueuse pour rétablir l'état initial des surfaces en éliminant le début de corrosion.

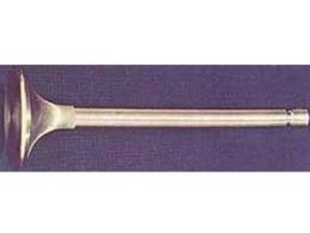

Soupape spéciale entièrement construite en Nimonic 80 A, un alliage spécial résistant aux très hautes températures.
© D.R.

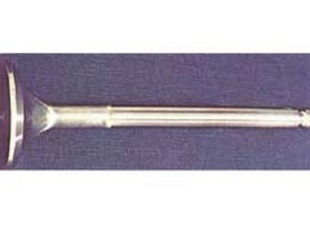

Soupape bimétallique creuse (remplie de sodium).
© D.R.
La vérification de l'état d'étanchéité des soupapes se fait, cylindre par cylindre, au moyen d'un appareil qui met sous pression la chambre de combustion, les soupapes étant fermées : une baisse de pression signale alors un défaut d'étanchéité sur le siège. Dans la préparation d'un moteur pour la compétition, lorsqu'on rabote la culasse on augmente aussi en général le diamètre des soupapes au détriment des portées d'étanchéité, l'épaisseur des sièges étant ainsi réduite au minimum. Les principales causes qui provoquent des casses de soupapes sont les conditions thermiques dissymétriques et des anomalies de combustion, en particulier l'allumage prématuré. Dans certains cas, cependant, il suffit d'un sur-régime pour faire battre la soupape contre le piston et l'endommager d'une façon irréparable.
